Stesen Mampatan Pemindahan Sampah

Stesen mampatan pemindahan sampah LYSZ20CY adalah syarikat saya mengikut situasi khusus peralatan sanitasi domestik, keperluan klasifikasi sampah negara tindak balas, teknologi dan teknologi canggih pelupusan sampah di dalam dan luar negara untuk rujukan, dan penyelidikan dan pembangunan produk baharu, digunakan terutamanya untuk penduduk jalan-jalan bandar, daerah komersial, kilang, sekolah, hospital, sampah basah (tidak termasuk makan sampah pondok) dikutip.
Stesen pemampatan pemindahan sampah LYSZ20CY menggunakan teknologi pemampatan mendatar pengikis dan slaid. Pemampat dan tong sampah disepadukan, dan sampah basah yang dikumpul dimampatkan terus ke dalam tong sampah tertutup untuk dikurangkan dan dipindahkan melalui lori sampah boleh tanggal. Peralatan mempunyai ciri-ciri kurang bau, tiada pencemaran sekunder, kawasan pekerjaan kecil, fleksibel dan sebagainya. Ia amat sesuai untuk stesen pemindahan baru dan pembinaan semula stesen lama di kawasan bandar di mana pengambilan tanah sukar dan tapaknya kecil. Stesen mampatan Pemindahan sampah LYSZ20CY sesuai untuk memuatkan tong sampah standard 120L, 240L dan 660L, dan juga boleh berlabuh dengan Zoomlion 5033ZZZ, 5040ZZZ, 5070ZZZ, 5065ZYS dan trak sampah 5082Z Ia mesra alam, menjimatkan, cekap, boleh disesuaikan dan fleksibel untuk dikendalikan.

Mod dok stesen

Set lengkap konfigurasi peralatan pemampat

LYSZ20CY pemampat sisa bersepadu dan kenderaan sokongan

Komponen utama pemampat

Pemampat sampah bersepadu LYSZ20CY terdiri daripada pemasangan badan, mekanisme pengisian tekanan, pintu pemunggahan, mekanisme membalik baldi, pemasangan penutup hadapan, sistem kawalan elektrik dan sistem hidraulik.

LYSZ20CY skema pemampat sampah bersepadu

Pemasangan badan ialah badan penyambung setiap komponen berfungsi, yang membentuk struktur keseluruhan peralatan. Hujung hadapan pemasangan badan ialah tong mampatan, yang merupakan saluran untuk pemampatan sampah. Bahagian belakang pemasangan badan ialah tong sampah, iaitu isipadu sampah mampat yang dimuatkan.

2, Mekanisme pengisian tekanan terletak di bahagian atas tong mampatan pemasangan badan. Ia adalah peranti tekanan yang menekan sampah dari tong mampatan ke dalam tong sampah melalui mekanisme pengikis dan plat slaid. Ia boleh memampatkan sampah dengan berkesan.

3,Pintu pelepasan terletak di bahagian belakang peralatan dan merupakan peranti untuk membuang sampah.Mekanisme pusing baldi dipasang di bahagian hadapan badan mampatan, yang merupakan peranti suapan pemampat. Ia juga sesuai untuk memuatkan tong sampah standard 120L, 240L dan 660L.

Pemasangan penutup hadapan dipasang di bahagian atas pelabuhan suapan, yang memainkan peranan membuka dan menutup pelabuhan suapan untuk mengelakkan kumbahan dan percikan sampah

4, Sistem kawalan elektronik adalah pusat kawalan pemampat, semua tindakan dikawal oleh program PLC, boleh mencapai fungsi utama berikut :(1) boleh merealisasikan kitaran pengisian automatik, apabila menekanbutang kitaran pengisian tekan, mekanisme pengisian tekanan secara automatik boleh bergerak ke sana ke mari dalam kebuk mampatan; (2) Penggera tekanan penuh: Apabila sampah di dalam kotak sampah ditekan kepada ketumpatan tertentu, dengan menganalisis nilai tekanan sistem hidraulik, dari perspektif keselamatan, peralatan perlindungan dan kecekapan, sistem akan secara automatik penggera; (3) Boleh merealisasikan diagnosis kesalahan automatik, apabila pemampat tidak dapat berfungsi secara normal, secara automatik boleh menilai punca kerosakan, dan memaparkan pada skrin, pada masa yang sama untuk mencapai siaran suara analisis sebab yang tidak normal (pilihan); (4) Perlindungan sistem hidraulik: apabila suhu minyak sistem hidraulik tinggi, sistem akan secara automatik memulakan sistem penyejukan; Apabila suhu minyak terlalu rendah, sistem secara automatik memulakan sistem pemanasan minyak hidraulik, sehingga suhu minyak meningkat kepada suhu yang sesuai (pilihan); Sistem hidraulik: penggunaan "pam berganda" dan gelung kawalan hidraulik yang cekap, meningkatkan kecekapan produk dan mengurangkan penggunaan tenaga; Susun atur sistem hidraulik digabungkan dengan ruang sedia ada dan kemudahan penyelenggaraan, bahagian kuasa dan bahagian kawalan pemisahan, struktur padat, penyelenggaraan yang mudah. Komponen utama sistem mengguna pakai jenama terkenal asing untuk memastikan kebolehpercayaan sistem yang tinggi.

Ciri pemampat
1, Analisis ciri-ciri fungsional:
1) Peranti pengisian tekanan atas dengan berkesan mengelakkan perendaman kumbahan dan MENYESUAIKAN kepada pengumpulan sampah basah;
2) Pintu ekor sfera dengan penguncian silinder minyak berganda, berkesan menyelesaikan kebocoran kumbahan;
3) Suapan dok stesen dan suapan baldi plastik standard penyepaduan mod dwi, ​​meningkatkan kebolehsuaian peralatan;
4) Dengan fungsi pensuisan urutan fasa bekalan kuasa tiga fasa;
Fungsi paparan kristal cecair;

6) Dengan penggera tekanan penuh dan fungsi paparan;
7) Pelesapan haba automatik dan fungsi pemanasan sistem hidraulik (pilihan);
8) Dengan kawalan wayar dan fungsi kawalan berganda sentuh (kawalan jauh wayarles pilihan);
9) Dengan fungsi kawalan berhenti kecemasan;
10) Dengan penggera kesalahan automatik dan fungsi diagnosis automatik, untuk mencapai situasi yang tidak normal sebab analisis siaran suara (pilihan);
11) Pintu belakang kotak peralatan menggunakan penguncian hidraulik, yang boleh dikawal terus untuk membuka dan mengunci pintu belakang kotak di dalam teksi trak sampah boleh tanggal.
2, Pengenalan kepada kestabilan dan kebolehpercayaan:

1) Bahagian tong mampatan pemasangan badan menggunakan struktur segi empat tepat, yang sesuai untuk mekanisme mampatan untuk merealisasikan mampatan. Bahagian tong sampah menggunakan struktur bulat, yang mudah untuk penyimpanan dan pemunggahan sampah, dan mempunyai sifat mekanikal yang sangat baik.
2) Semua permukaan logam ferus yang terdedah dirawat dengan pencegahan karat, dan keluli yang bersentuhan langsung dengan sampah dirawat dengan penjerukan asid, fosfat dan pempasifan.

3) Peralatan dikawal oleh PLC.
4) Bahagian utama peralatan: injap kawalan hidraulik, pam minyak, motor, komponen kawalan elektronik adalah jenama terkenal di dalam dan di luar negara.
Semua aci engsel berputar diperbuat daripada galas pelincir diri khas atau galas sendi, dan permukaan rod omboh silinder disalut dengan krom, yang mempunyai rintangan haus yang kuat dan rintangan kakisan untuk memastikan hayat perkhidmatannya dalam persekitaran yang keras.
3, Pengenalan kepada penjimatan tenaga dan perlindungan alam sekitar:
Luas lantai yang kecil, tiada pembinaan sivil atau hanya pembinaan sivil yang mudah, ekonomi dan praktikal, fleksibel, sesuai untuk pengumpulan dan pengangkutan sampah basah; Kotak butang kawalan wayar genggam atau alat kawalan jauh wayarles (pilihan), meningkatkan persekitaran kerja pengendali dengan berkesan; Mekanisme penguncian pintu pemunggahan berbentuk bola dan struktur pengedap, untuk memastikan pemampatan sampah dan proses pemindahan, tiada kebocoran kumbahan.

Pemacu pam berganda, sistem memerlukan tekanan tinggi, penggunaan kerja pam tunggal, sistem memerlukan kelajuan tinggi, penggunaan kerja pam berganda, kecekapan tinggi dan penjimatan tenaga, haba sistem.

Ia boleh berlabuh dengan trak kutipan sampah Zoomlion 5033ZZZ, 5040ZZZ, 5070ZZZ, 5065ZYS dan 5082ZZZ di stesen, tanpa perlu melalui pemuatan corong sekunder, dengan berkesan mengelakkan mod operasi tradisional pemunggahan trak sampah dan masalah pemunggahan corong, habuk dan corong. sambil meningkatkan kecekapan operasi.


Pengenalan kepada kelebihan pemampat
1) Silinder pemacu peranti pengisian tekanan terletak di bahagian atas tong mampatan dan reka bentuk tertutupnya sesuai untuk rawatan sampah basah.
2) Kebolehsuaian yang kuat, iaitu, boleh memenuhi dok stesen dengan Zoon 5033ZZZ, 5040ZZZ, 5070ZZZ, 5065ZYS, 5082ZZZ trak kutipan sampah, dan boleh memenuhi trak sampah standard 120L, 240L, 660L tong sampah.
3) Realisasikan mod dok baharu dengan kenderaan kutipan sampah Zoomlion 5033ZZZ, 5040ZZZ, 5070ZZZ, 5065ZYS dan 5082ZZZ di stesen, yang sangat cekap dan menjimatkan tenaga. Ia menukar mod dok suapan sekunder bagi kenderaan kutipan sampah dan pemampat sampah integral, yang mula-mula membuang sampah ke corong dan kemudian memutar corong ke tong mampatan, dan dok suapan utama selesai. Kecekapan telah banyak dipertingkatkan. Kurangkan keamatan kerja operator. Berbanding dengan mod operasi tradisional, suapan primer menggantikan suapan sekunder, penggunaan tenaga peralatan dikurangkan, dan proses operasi dan operasi dipermudahkan.
Peranti pengisian tekanan terletak di bahagian atas tong mampatan di hujung hadapan pemasangan badan. Silinder pengisian tekanan tidak mempunyai risiko rendaman kumbahan dalam silinder mampatan tradisional, dan persekitaran perkhidmatan silinder bertambah baik dan hayat perkhidmatan silinder sangat berpanjangan.
5) Peranti pengisian tekanan mempunyai kecekapan pengisian tekanan tinggi, dengan volum mampatan lejang tunggal 2.35m³, yang berada di peringkat terkemuka dalam industri.
6) Stesen pam hidraulik dan kumpulan injap hidraulik terletak di sebelah kiri dan kanan bahagian bawah bahagian tengah peralatan masing-masing, dengan struktur padat dan penyelenggaraan yang mudah, sambil mengurangkan pusat graviti peralatan dan meningkatkan keselamatan pengangkutan.
Prestasi alam sekitar yang baik, tiada pendedahan, serakan, fenomena menitis dalam proses dok sampah dan pemindahan.
8) Penggunaan kecekapan tinggi dan penjimatan tenaga, prestasi pam berganda yang boleh dipercayai, sistem memerlukan tekanan tinggi, penggunaan kerja pam tunggal, sistem memerlukan kelajuan tinggi, penggunaan kerja pam berganda, kecekapan tinggi dan penjimatan tenaga, haba sistem.
9) Mekanisme pengunci selak baru diguna pakai, empat mata atas dan bawah dikunci, pemampatan jalur pengedap boleh laras tanpa langkah dan mempunyai fungsi anti-decoupling automatik, pengunciannya boleh dipercayai (walaupun dalam kes memandu silinder kebocoran), dan pengedapnya baik.
10) Terdapat saluran keluar kumbahan di kedua-dua belah tong mampatan di hujung hadapan pemasangan badan, dan saluran kumbahan disediakan pada masa yang sama, yang mudah untuk membersihkan sampah di saluran kumbahan dan membantu kumbahan pelepasan.

11) Pintu pemunggahan menggunakan struktur sfera baru, penampilan cantik dan struktur yang boleh dipercayai.

Pengenalan proses operasi (lihat carta aliran proses operasi)

Pengenalan proses LYSZ20CY
1.1 Kutipan dan pemampatan sampah
Selepas kutipan sampah basah penduduk bandar, sampah terus dibuang ke pelabuhan suapan pemampat dengan trak sampah muat sendiri (5033ZZZ, 5040ZZZ, 5070ZZZ, 5065ZYS, 5082ZZZ), atau tong sampah standard 620L dan 620L digunakan untuk memuatkan, dan mekanisme memusing baldi dikendalikan untuk memunggah. Kemudian kendalikan butang kitaran pengisian tekanan untuk memampatkan sampah yang dituangkan ke dalam tong mampatan, ulangi proses di atas sehingga penggera tekanan penuh, pemasangan penutup hadapan operasi menutup port suapan, mekanisme pusing baldi dikendalikan untuk keadaan pelepasan, aktiviti cangkuk diangkat ke keadaan pengangkutan.
1.2 Berkemas naik bas
Trak sampah pemunggah pengangkutan dituangkan ke bahagian hadapan pemampat, supaya cangkuk lengan tarik sejajar dengan cangkuk pemampat, dan trak sampah pemunggah pengangkutan dikendalikan untuk menarik pemampat dan mengunci pemampat.
1.3 Pengangkutan sampah

Mulakan trak sampah boleh tanggal untuk membawa pemampat yang penuh dengan sampah keluar dari stesen sampah dan ke tapak pelupusan sampah atau tapak pelupusan sampah lain.
1.4 Pelepasan tong sampah

Selepas trak sampah boleh alih pengangkutan tiba di tapak pelupusan sampah atau tapak pelupusan sampah lain, peranti kunci pintu pemunggahan pada pemampat dilonggarkan melalui sistem hidraulik trak sampah boleh tanggal pengangkutan, dan kemudian mekanisme mengangkat lengan tarik dikendalikan untuk mengangkat pemampat sehingga sampah di dalam kotak dibuang sepenuhnya.

LYSZ20CY Carta alir proses operasi pemampat sisa bersepadu


Spesifikasi teknikal utama dan parameter prestasi pemampat

Menyokong kenderaan -- trak sampah boleh tanggal
Kenderaan boleh memuat dan memunggah sendiri, dengan beban yang besar, kecekapan pengangkutan yang tinggi, mobiliti yang kuat, operasi yang mudah, selamat dan boleh dipercayai, tahap automasi yang tinggi, pelbagai aplikasi dan kelebihan lain.

Parameter teknikal trak sampah boleh tanggal pengangkutan adalah seperti berikut:

1.Pemasangan peralatan dan keperluan air dan elektrik

Pengguna boleh menentukan konfigurasi peralatan dan kenderaan stesen sampah mengikut lokasi geografi tempatan dan jumlah pelupusan sampah. Dimensi ditandakan dalam rajah susun atur stesen sampah berikut untuk rujukan pengguna.

Keperluan kuasa kedudukan tunggal: Pelanggan hendaklah menyediakan bekalan kuasa luar tiga fasa, lima wayar, 380V/ 10kW, dilengkapi dengan pemutus litar yang sepadan dengan perlindungan kebocoran (Dalam < 30ma).="" jarak="" antara="" bekalan="" kuasa="" dan="" pemampat="" hendaklah="" tidak="" lebih="" daripada="" 10="">
Keperluan sumber air: air konvensional, paip pengambilan minimum ialah 1 inci.

Keperluan bangunan: LYSZ20CY ketinggian pelepasan bangunan tidak kurang daripada 6 meter; Ketinggian pelepasan di dalam pintu pagar hendaklah tidak kurang daripada 5.5 meter, dan lebar pintu pagar hendaklah tidak kurang daripada 4 meter.
Lukisan dan arahan teknikal hanya menunjukkan keperluan pemasangan peralatan. Pereka bentuk boleh mereka bentuk kemudahan seperti ruang rehat kakitangan, tandas, Telaga kumbahan dan Telaga pemendapan mengikut keadaan sekeliling. Untuk memudahkan pengorekan, adalah disyorkan supaya tangki septik diletakkan di luar rumah.

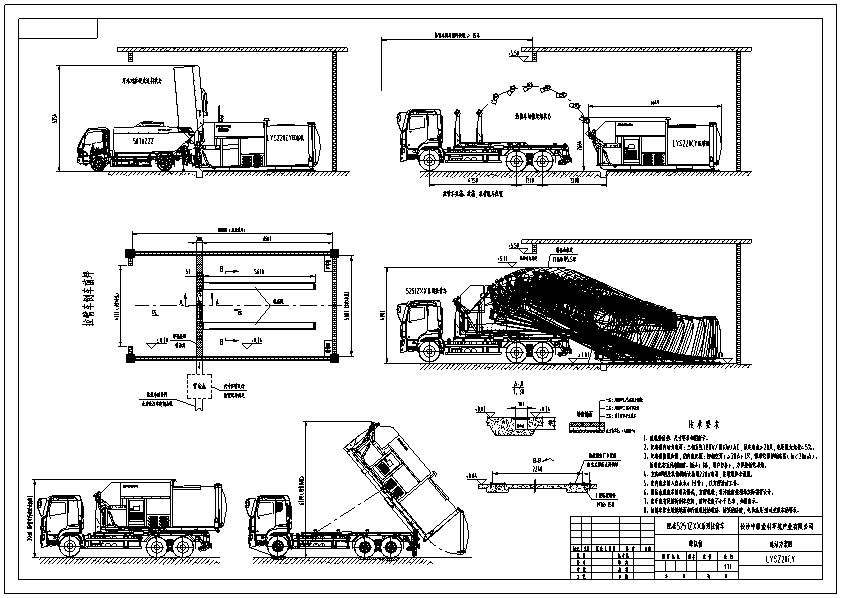

LYSZ20CYPelan pembinaan stesen tunggal
