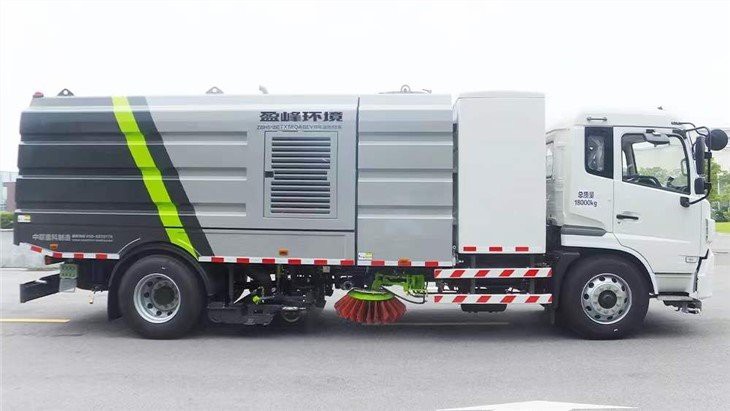

Kenderaan Basuh dan Sapu Elektrik Tulen

Spesifikasi produk

ZBH5180TXSEQABEV PURE ELECTRIC mencuci dan menyapu kenderaan adalah generasi baru produk mekanikal sanitasi alam sekitar yang dibangunkan oleh syarikat kami. Ia dilengkapi dengan casis elektrik tulen trak EQ1180GEVJ1 kelas II Dongfeng Motor Company, dengan pelepasan sifar. Prinsip kerjanya ialah casis dan bahagian atas dikuasakan oleh bateri, permukaan jalan dibersihkan dengan tekanan tinggi dan aliran air tekanan tinggi aliran rendah, dan kumbahan dan sampah di permukaan jalan disedut kembali ke tong sampah di atas kapal melalui kipas.
Pure ELECTRIC mencuci dan menyapu kenderaan mempunyai pelbagai fungsi, penampilan yang cantik dan murah hati, dan mempunyai prestasi unggul kecekapan tinggi, perlindungan alam sekitar dan kebolehpercayaan.

Fungsi

Dengan pembersihan turapan, pembersihan dan pembersihan, ia boleh membersihkan tepi jalan, fasad batu tepi, semburan sudut depan dan semburan belakang, dan senapang semburan tekanan tinggi boleh membersihkan papan tanda jalan, papan iklan dan fungsi lain. Apabila sistem pemercik tekanan rendah dipilih, pembilasan depan tekanan rendah atau pembilasan itik boleh dilakukan.

Permohonan

Ia boleh digunakan untuk operasi pembersihan definisi tinggi dataran bandar besar, turapan jalan dan sekatan, serta operasi pembersihan biasa seperti pembersihan dan pembersihan dataran bandar, turapan jalan dan sekatan. Apabila sistem pemercik tekanan rendah dipilih, operasi pembersihan tekanan rendah boleh dijalankan.

Main struktur &prestasi ciri-ciri

• Chassis

Casis. Casis trak eq118gevj1 kelas II Dongfeng Motor Corporation diubahsuai. Jumlah parameter kuasa bateri casis (jumlah kuasa / voltan / kapasiti): 314.14kwh / 579.6v / 542ah). Casis adalah casis kargo kelas elektrik tulen II yang paling maju dan boleh dipercayai di China.
Motor Chassis. Tz370xs-lkm1103 motor segerak magnet kekal Suzhou lvkong transmission Technology Co., Ltd. diterima pakai. Parameter motor (kuasa / kelajuan / tork berkadar): 80kW / 1270rpm / 600N m。

• Motor atas dan peranti penghantarannya

Pasang motor. Motor yang dipasang di atas menggunakan tz380xs-90zl kali Ningde. Apabila kelajuan undian adalah 1500 R / min, kuasa berterusan motor adalah 90kw. Kipas dan pam air tekanan tinggi didorong oleh gandingan diafragma, tempat duduk galas dan takal tali pinggang. Terdapat klac pneumatik di hadapan pam air tekanan tinggi. Klac pneumatik dipisahkan, dan pam air tekanan tinggi tidak perlu berfungsi.

• Kipas

9-26 siri 7.1 kipas empar diterima pakai, yang mempunyai ciri-ciri kecekapan tinggi, bunyi yang rendah, lengkung prestasi rata, kawasan kecekapan tinggi yang luas dan sebagainya. Ia adalah salah satu aksesori penting penyapu jalan bersaiz sederhana Zhonglian untuk masa yang lama. Ia mempunyai teknologi matang dan kerja yang boleh dipercayai.
4. Dustbin
304 reka bentuk struktur tepi jubin keluli tahan karat satu lapisan diguna pakai, yang mengintegrasikan beberapa bekas air bersih dan bekas sampah. Tong sampah diberi tip untuk memunggah, sudut pemunggahan ialah 480, jumlah isipadu tong sampah ialah 6m3, dan isipadu berkesan tidak kurang daripada 3.5 m3.

• Muncung sedutan

Lebar keseluruhan muncung sedutan adalah 2440mm, dan lebar sedutan adalah 2400mm, yang hampir siram dengan lebar kenderaan. Kecekapan kerja dan kebersihan bertambah baik.

• Peranti pembersihan.

Plat menyapu dwi-guna kenderaan pembersihan dan menyapu (Patent No. 200820052391.1) dengan paten kebangsaan diterima pakai, yang mempunyai fungsi anti-perlanggaran dan mengelakkan halangan (struktur paten, paten No. 00224174.9). Semasa operasi, apabila menyapu cakera dan penutup sedutan habuk menghadapi halangan di hadapan, ia boleh mengecut ke dalam untuk mengelakkannya, dan secara automatik kembali ke kedudukan kerja biasa selepas melintasi halangan.
7. Sistem pembersihan tekanan tinggi
Sistem pembersihan tekanan tinggi terdiri daripada pam air tekanan tinggi dan paip air tekanan tinggi. Ia terutamanya menyediakan air tekanan tinggi untuk cakera menyapu, rod pemercik muncung sedutan, peranti pembersihan diri pengumpul sampah, peranti semburan belakang dan peranti pembersihan manual.
Pam air tekanan tinggi menggunakan pam pelocok tekanan tinggi jenama terkenal antarabangsa, dengan aliran undian 142l / min / 1450rpm dan tekanan kerja dinilai 10MPa, kecekapan tinggi dan kebolehpercayaan yang baik.

• Sistem kawalan elektrik

PURE ELECTRIC mencuci dan menyapu kenderaan menggunakan mod kawalan "paparan + pengawal + boleh panel operasi bas". Apabila operasi bermula dan berhenti, peranti operasi seperti kawalan kelajuan motor, mengangkat muncung sedutan, penarikan dan pelepasan cakera menyapu, penarikan dan pelepasan bar semburan kiri dan kanan semuanya dikawal oleh satu kunci, yang mudah dikendalikan. Operasi kenderaan direalisasikan oleh tiga peranti operasi, dua di dalam teksi dan satu di panel operasi di sebelah kanan belakang kenderaan.
Paparan. Ia terletak di bahagian depan kanan kerusi pemandu dan digunakan terutamanya untuk pelbagai operasi mencuci dan menyapu kenderaan.
Kotak operasi. Ia terletak di sebelah kotak radio di hadapan kerusi pemandu dan digunakan terutamanya untuk memulakan dan menghentikan motor.
Panel operasi. Ia terletak di belakang roda belakang di sebelah kanan kenderaan dan digunakan terutamanya untuk memunggah, pentauliahan dan penyelenggaraan tong sampah.
Kenderaan ini dilengkapi dengan sistem pandangan belakang video warna. Kamera dipasang di bahagian belakang kenderaan dan skrin paparan warna dipasang di dalam teksi. Semasa operasi, kesan pembersihan boleh diperiksa dan dipantau di dalam teksi. Apabila menterbalikkan, anda boleh menavigasi untuk mengelakkan perlanggaran hujung belakang.

Terdapat banyak mod operasi untuk dipilih. Sistem ini mempunyai 9 mod operasi: sapu penuh, sapu kiri, sapuan kiri, sapu kanan, sapuan kiri, sapuan penuh, sapu kiri dan sapu kanan. Pengguna boleh memilih mod operasi yang sesuai mengikut keperluan operasi. Selepas mod operasi dipilih, mulakan operasi dengan satu kunci, dan semua mekanisme yang perlu mengambil bahagian dalam operasi akan secara automatik melanjutkan dan beroperasi mengikut urutan yang ditentukan. Apabila operasi perlu dihentikan, satu penutupan butang secara automatik akan menghentikan operasi dan kembali ke keadaan asal mengikut urutan yang ditentukan.

Pasang kawalan kelajuan motor utama. Kelajuan kerja normal motor utama dikawal secara automatik oleh sistem elektrik, dengan tiga gear "standard", "sapuan daya sederhana" dan "sapu kuat". Dari permulaan motor utama hingga permulaan operasi, jalankan pada kelajuan rendah, dengan kelajuan kira-kira 50R / min. Selepas operasi dimulakan, kelajuan motor utama akan meningkat secara automatik. Kelajuan kerja stabil gear "standard" adalah 1350r / min, bahawa gear "sapu daya sederhana" adalah 1500r / min, dan gear "sapu kuat" adalah 1750r / min.
Sistem penggera suara. Sistem penggera suara yang dilengkapi dengan kenderaan boleh menghantar pelbagai penggera suara dan mesej segera semasa operasi dan pemunggahan, termasuk mesej gesaan suara seperti "injap saluran keluar tangki air ditutup, tidak boleh dibersihkan", "tangki kumbahan terbalik, sila perhatikan keselamatan", serta pelbagai mesej gesaan muzik dan mesej penggera yang mengaum, yang mudah dan praktikal.
Pengawal kenderaan. Pengawal kenderaan HCU dibangunkan secara bebas dan direka oleh syarikat kenderaan komersial Dongfeng. Cip mikropemproses teras menggunakan mikropemproses Freescale 32-bit. Strategi kawalan casis mengintegrasikan pengalaman pembuatan trak Dongfeng selama 50 tahun dan disokong oleh data pengalaman memandu 100000 pelanggan untuk meningkatkan keselesaan memandu harian pemandu trak.

Prestasi bateri yang komprehensif. Bateri kuasa model ini ialah kotak bateri kuasa fosfat besi litium l271c01 yang dihasilkan oleh Ningde Times New Energy Technology Co., Ltd., dilengkapi dengan sistem tiub bateri ceb-b60sv01 / ceb-b60h, yang berada di tahap maju domestik. Sistem bateri membentuk 10 set kotak bateri l271c01 ke dalam pemasangan bateri kuasa melalui sambungan 2 selari dan 5 siri. Lihat jadual yang dilampirkan untuk parameter utama sistem bateri.

Kotak bateri kuasa L271c01 dibungkus oleh 36 sel tunggal shell aluminium 6lh3l8 persegi secara bersiri. Julat suhu kerja ialah - 30 °C ~ 60 °C dan gred perlindungan ialah IP68. Ia mempunyai pelbagai perlindungan seperti suhu berlebihan, caj berlebihan, pelepasan berlebihan dan litar pintas, dengan prestasi yang stabil, keselamatan dan kebolehpercayaan.
Memandu motor. Sistem pemacu casis menggunakan motor segerak magnet kekal (tz370xs-lkm1103) yang dibangunkan oleh Suzhou lvkong transmission Technology Co., Ltd., dengan kuasa puncak 160 kW, tork puncak 1100 N.m dan gred perlindungan IP67. Apabila digabungkan dengan kotak gear AMT, ia bukan sahaja dapat memenuhi keselesaan dan ekonomi pemanduan kenderaan elektrik, tetapi juga mencapai cerun mendaki lebih daripada 25%.
Motor yang dipasang di atas menggunakan motor segerak magnet kekal tz380xs-90zl yang dibangunkan oleh Ningde times Motor Technology Co., Ltd. apabila kelajuan undian adalah 1500 R / min, kuasa berterusan motor boleh mencapai 90kw dan gred perlindungan adalah IP68, memberikan output kuasa yang kuat untuk mekanisme operasi.
Enam dalam satu pengawal. Casis menggunakan enam dalam satu pengawal ktz54x59s-gvd55050 yang dibangunkan oleh teknologi pemacu kenderaan elektrik Shenzhen yingweiteng Co., Ltd. untuk Dongfeng Motor, yang mengintegrasikan enam fungsi: pengawal motor stereng kuasa, kawalan motor pemampat udara, DC / DC, transmisi dan pengedaran kuasa voltan tinggi, pengawal motor pemacu utama dan precharge voltan tinggi atas.

Ketumpatan kuasa keseluruhan pengawal telah bertambah baik, dan berat produk baru adalah kira-kira 38kg. Penyambung kalis air hujung tunggal bersepadu diterima pakai untuk merealisasikan IP68 mutlak, untuk mengelakkan risiko mengurangkan gred perlindungan yang disebabkan oleh abah-abah crimping yang lemah. Penyelesaian EMC (kesesuaian elektromagnetik) disepadukan di dalam casis tanpa pembetulan luaran tambahan, dan boleh memenuhi keperluan pengaliran dan kelas radiasi 3 secara langsung dengan kabel terlindung.


Perlindungan keselamatan:

• l interlock voltan tinggi: semua penyambung menggunakan fungsi interlock voltan tinggi;

• l fungsi jari anti sentuhan: semua penyambung menggunakan fungsi jari anti sentuhan;

• l perlindungan IP68 hujung tunggal: penyambung voltan tinggi dan rendah;

• l anti getaran dan jatuh: elastomer kenderaan komersial memenuhi keperluan getaran GB / T 28046.3-2011;

• l fungsi pelepasan aktif dan pasif: memenuhi keperluan pelepasan aktif dalam masa 3 saat dan pelepasan pasif dalam masa 3 minit;

• l menutup interlock pembukaan: selepas penutup dibuka, seluruh mesin akan secara automatik memutuskan semua voltan tinggi untuk melindungi keselamatan diri.

Mekanisme perlindungan Ø:

• l 1. Kesalahan itu hendaklah dikendalikan mengikut tahap, dan langkah-langkah perlindungan yang sepadan hendaklah diambil mengikut keutamaan kesalahan.

• l 2. Sebagai tambahan kepada fungsi perlindungan konvensional seperti voltan berlebihan, arus berlebihan, overtemperature, jitter, dan lain-lain, ia juga mempunyai:

• ü fungsi pengesanan lekatan lekatan kontaktor: mengesan sama ada kontaktor dipatuhi sebelum kuasa dihidupkan, untuk melindungi keselamatan keseluruhan kenderaan dengan berkesan.

• ü fungsi pelepasan aktif dan pasif: secara aktif melepaskan kuasa dalaman pemacu utama dalam masa 3 saat untuk mengurangkan voltan dalaman pemacu ke 36V.

• ü penutup pembukaan interlock dan fungsi interlock voltan tinggi: selepas penutup keseluruhan mesin dibuka atau penyambung voltan tinggi tidak disambungkan sepenuhnya, seluruh mesin tidak dibenarkan menggunakan voltan tinggi.

• ü fungsi perlindungan terbalik: skim perlindungan yang sempurna, yang dapat melindungi sebaliknya yang disebabkan oleh pendawaian motor atau pengubah berputar yang salah.

• l 3. Fungsi bangun: bangun memandu bebas, bangun caj pantas dan fungsi bangun caj perlahan.

• l 4. Konfigurasi PDU berbilang saluran: sebagai tambahan kepada konfigurasi PDU konvensional, pemanjangan julat, antara muka output voltan tinggi yang dipasang dan perlahan disediakan untuk memenuhi penggunaan bas elektrik tulen / trak ringan, bas tambahan / trak ringan, kenderaan sanitasi dan model lain.

Reka bentuk papan kawalan bersepadu

(1) Papan kawalan bersepadu termasuk kawalan kontaktor pengedaran voltan tinggi dan pengesanan keadaan kontaktor.
(2) Mesin mengatasi fungsi kawalan UDS.
(3) Menyedari dalaman dapat mengawal fungsi, dan sokongan dapat mengawal dan kawalan wayar keras dengan luaran.
(4) Bangun memandu bebas, bangun caj pantas dan fungsi bangun caj perlahan.
Pengagihan voltan tinggi bersepadu

(1) Kontaktor dan fius pengedaran voltan tinggi disepadukan untuk membentuk modul bebas yang padat dan lengkap. Berbanding dengan peranti diskret, kabel digunakan untuk membina kelantangan yang lebih kecil, pemasangan yang lebih mudah dan prestasi yang lebih stabil;
(2) Peranti ini saling berkaitan melalui lembaran tembaga PCB, yang mempunyai kebolehpercayaan sambungan yang tinggi dan konsistensi pengeluaran yang baik, sangat mengurangkan abah-abah interkoneksi, menjadikan prototaip lebih bersih dan memenuhi keperluan pengeluaran automatik;
Fungsi pengesanan status kontaktor dikhaskan di papan untuk meningkatkan kebolehpercayaan sistem.

Parameter teknikal utama

• Kelebihan utama produk

• Prestasi superior

Struktur kotak sampah maju. Kotak sampah menggunakan 304 reka bentuk struktur jubin keluli tahan karat satu lapisan, yang mengintegrasikan beberapa kotak air bersih dan kotak sampah. Ia mempunyai bentuk baru, penampilan cantik, rintangan kakisan, jumlah besar, tiada rangka kerja, pembuangan sampah yang mudah dan pembersihan yang mudah. Tong sampah di hujung dan dipunggah, dan sudut pemunggahan adalah sehingga 48 °. Jumlah isipadu tong sampah ialah 6m ³, Jumlah berkesan tidak boleh kurang daripada 3.5m ³, Dengan peranti pembersihan diri dalaman.

Sapu cakera. Plat menyapu dwi-guna kenderaan pembersihan dan menyapu (Patent No. 200820052391.1) dengan paten kebangsaan diterima pakai, yang mempunyai fungsi anti-perlanggaran dan mengelakkan halangan (struktur paten, paten No. 00224174.9). Semasa operasi, apabila menyapu cakera dan penutup sedutan habuk menghadapi halangan di hadapan, ia boleh mengecut ke dalam untuk mengelakkannya, dan secara automatik kembali ke kedudukan kerja biasa selepas melintasi halangan.

Kipas. 9-26 siri 7.1 kipas empar mempunyai ciri-ciri kecekapan tinggi, bunyi rendah, lengkung prestasi rata, kawasan kecekapan tinggi yang luas, dan lain-lain. Ia adalah salah satu aksesori penting penyapu jalan bersaiz sederhana Zhonglian untuk masa yang lama. Ia mempunyai teknologi matang dan kerja yang boleh dipercayai.

Muncung sedutan yang sangat lebar. Lebar keseluruhan muncung sedutan adalah 2440mm, dan lebar sedutan adalah 2400mm, yang hampir siram dengan lebar kenderaan. Kecekapan kerja dan kebersihan bertambah baik. Semasa operasi bar semburan tekanan tinggi di muncung sedutan, ketinggian bar semburan dari tanah tetap dan tidak berubah dengan beban keseluruhan kenderaan, yang dapat mencapai kesan pembersihan yang stabil dan terbaik.
Gabungan bar semburan pembersihan tekanan tinggi. Bar semburan pembersihan tekanan tinggi terdiri daripada bar semburan kiri dan kanan dan bar semburan di muncung sedutan. Ia dipasang pada muncung sedutan atau di muncung sedutan. Semasa operasi, ketinggian bar semburan dari tanah tetap dan tidak berubah dengan beban keseluruhan kenderaan, yang boleh mencapai dan menstabilkan kesan pembersihan yang terbaik. Batang semburan kiri dan kanan boleh berayun dan menarik balik. Tindakan ini didorong oleh silinder dan dikawal secara automatik oleh sistem kawalan elektrik. Apabila bar semburan kiri dan kanan dibuang pada masa yang sama, lebar pembersihan tidak boleh kurang daripada 3.5m, dan apabila mengayunkan di satu sisi, lebar pembersihan tidak boleh kurang daripada 2.9m. Untuk memudahkan pelarasan, penyelenggaraan dan penggantian muncung, rod semburan dalam muncung sedutan direka menjadi struktur tarik keluar yang cepat, dan telah memohon paten kebangsaan.

Penggulungan automatik dan kekili pembilasan. Kekili pembilasan penggulungan automatik mekanikal dipasang di bahagian belakang sebelah kanan kenderaan basuh dan menyapu, dilengkapi dengan hos tekanan tinggi 20m, yang boleh digunakan untuk membersihkan kenderaan basuh dan menyapu itu sendiri dan tempat lain yang perlu dibersihkan.

Tangan memegang senapang semburan keluli tahan karat. Dilengkapi dengan penyambung cepat, ia boleh disambungkan dengan mudah atau terputus dari kekili pembilasan. Menggunakan senapang semburan pegang tangan, kecekapan pembersihan adalah tinggi, kesannya baik, dan operasi lebih mudah dan selamat.

Sistem kawalan elektrik maju. Mod kawalan "paparan + pengawal + boleh panel operasi bas" diterima pakai. Apabila operasi bermula dan berhenti, kawalan kelajuan motor, mengangkat muncung sedutan, penarikan dan pelepasan cakera menyapu, penarikan balik dan pelepasan bar semburan kiri dan kanan dan peranti operasi lain semuanya dikawal oleh satu kunci, yang mudah untuk dikendalikan dan sangat mengurangkan kemungkinan salah operasi.
Lampu. Untuk memudahkan operasi pada waktu malam atau dalam persekitaran dengan kecerahan yang tidak mencukupi, plat menyapu kiri dan kanan dilengkapi dengan lampu untuk memantau keadaan kerja plat menyapu.
Pelbagai peranti perlindungan automatik. Kenderaan basuh dan menyapu dilengkapi dengan alat perlindungan automatik seperti kekurangan air dalam tangki air bersih, air penuh di dalam tong sampah, tip ke hadapan dan memunggah apabila pintu belakang tong sampah dibuka, penglibatan dan pemisahan klac bergigi pneumatik semasa operasi penjana tambahan, dan pemulihan tong sampah yang terbalik tanpa menurunkan pendakap pelindung, untuk melindungi kenderaan mencuci dan menyapu daripada kerosakan di bawah keadaan kerja tertentu seperti kekurangan air dan air penuh atau salah operasi.

• Superior dalam kualiti

Konfigurasi aksesori tinggi. Pam air tekanan tinggi, injap limpahan dan injap pemunggahan adalah jenama terkenal antarabangsa, dan komponen kawalan motor dan elektrik utama adalah jenama terkenal antarabangsa atau domestik dengan kualiti yang sangat baik dan kebolehpercayaan yang tinggi.

• Selamat dan boleh dipercayai

Dilengkapi dengan sistem penggera suara. Ia boleh menghantar pelbagai penggera suara dan mesej segera semasa operasi dan pemunggahan.

Sediakan pendakap keselamatan tong sampah. Ia boleh memberikan perlindungan keselamatan yang boleh dipercayai semasa penyelenggaraan.

• Fungsi kerja

Kenderaan ini mempunyai banyak fungsi, seperti mencuci jalan, tepi jalan dan mencuci fasad batu tepi jalan, semburan dan habuk. Ia boleh digunakan secara berasingan sebagai penyapu basuh, trak pembersihan jalan dan semburan kereta tanpa habuk.
1、Operasi pembersihan. Apabila digunakan untuk mencuci dan menyapu kenderaan, tangki air bersih mempunyai jumlah besar 8.5m3 dan boleh beroperasi secara berterusan selama 7 jam. Kadar pembersihan permukaan jalan boleh mencapai lebih daripada 95% selepas satu operasi pembersihan.
2、Kerb dan kerb façade mencuci. Apabila membersihkan jalan raya, ketinggian tepi jalan dan permukaan jalan yang dekat dengan tepi jalan boleh dibasuh pada masa yang sama, permukaan atas jalan raya boleh dibasuh, dan kumbahan dan sampah boleh dikumpulkan, yang juga menyelesaikan masalah membersihkan jalan yang paling kotor.

3、Peranti semburan belakang. Sekiranya cuaca kering dan permukaan jalan berdebu, peralatan penyemburan boleh digunakan untuk menyembur, mencairkan udara basah dan menyembur habuk.

4、 Peranti pembersihan manual. Ia terdiri daripada senapang semburan pegang tangan dan kekili pembilasan (20m), yang disambungkan atau diputuskan melalui penyambung cepat. Senapang semburan pegang tangan boleh digunakan untuk membersihkan kotoran, psoriasis dan papan iklan di kedua-dua belah jalan. Kecekapan pembersihan adalah tinggi, kesannya baik, dan operasi lebih mudah dan selamat.

• Operanti ptional
